3-axis force sensor
3-axis force sensor

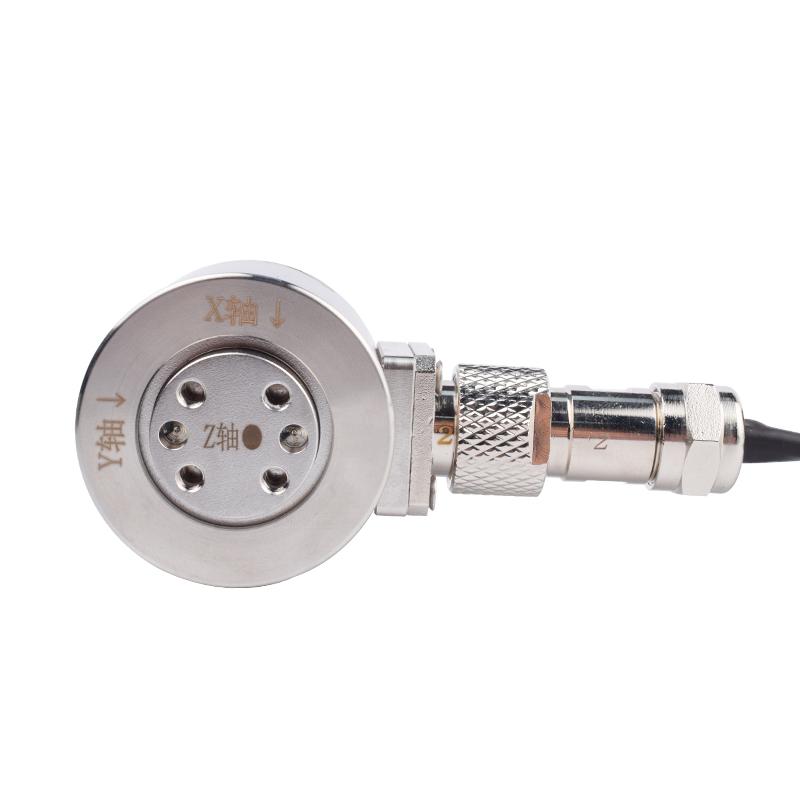

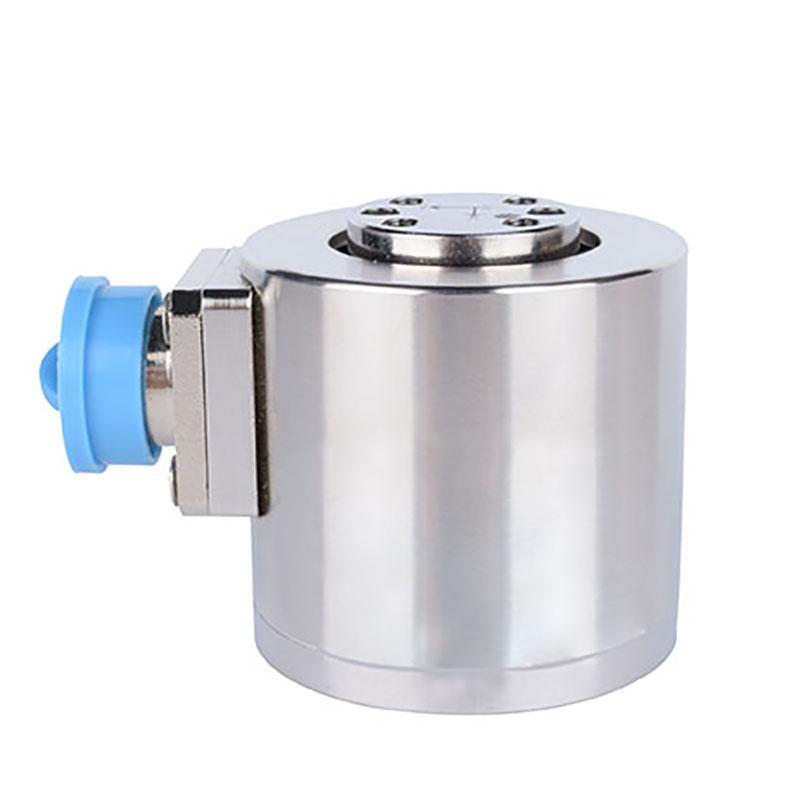

三分量测力传感器NF703

型号: NF703
种类: 多维力传感器
额定量程:

X:50/100/200/300/500;

Y:50/100/200/300/500;

Z:50/100/200/300/500/1000

输出灵敏度: ≈1.0mV/V
材料: 铝合金
防护等级: IP66
重量: ~
安装尺寸: 如下图所示

产品特点:

        三分量测力传感器NF703可以分别测量XYZ轴的拉力和压力的力值变化,该传感器弹性体为合金钢或者不锈钢,可以把外力转换成结构的变形,该传感器体积小,重量轻,能充分准确地反映物体的运动性质。

  • 结构紧凑
  • 综合精度高
  • 长期稳定性好

产品应用领域:

  • 工业试验台
  • 自动化设备
  • 碰撞测试

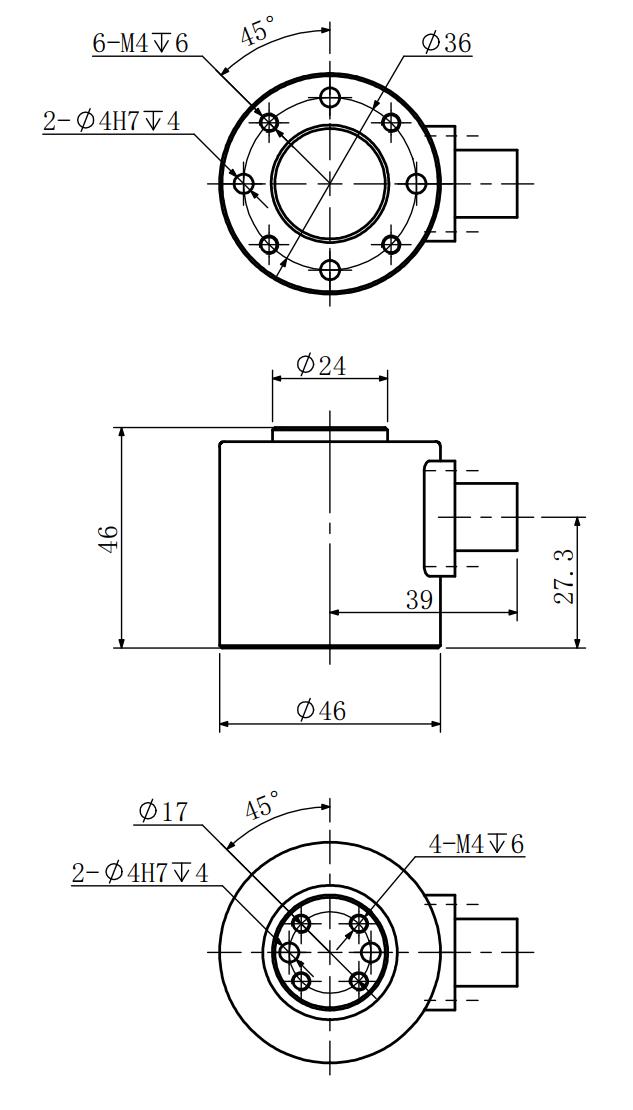

产品尺寸:

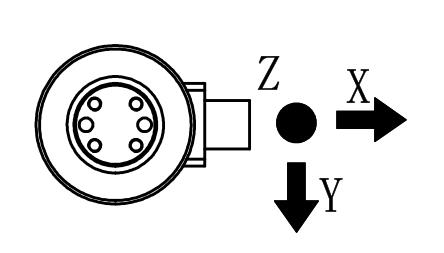

产品受力方式:

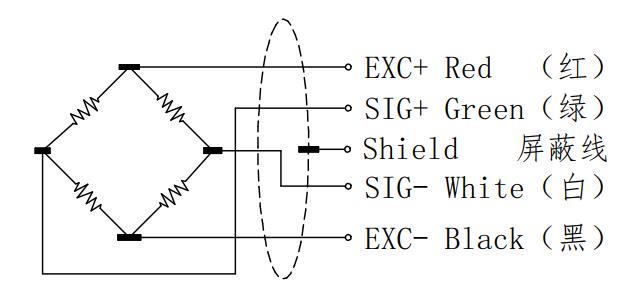

产品配线图:

产品参数:

参数 技术指标
额定容量 X:50/100/200/300/500; Y:50/100/200/300/500; Z:50/100/200/300/500/1000
输出灵敏度 1.0mV/V
零点输出 ±2%F.S.
非线性 0.3%F.S.
滞后 0.2%F.S.
重复性 0.2%F.S.
互扰误差 0.5%F.S.
温度灵敏度漂移 0.1%F.S./10
零点温度漂移 0.1%F.S./10
输入电阻 350±10Ω
输出电阻 350±10Ω
绝缘电阻 5000MΩ/100VDC
激励电压 5~12V
最大激励电压 15V
温度补偿范围 -10~40
工作温度范围 -20~75
安全超载 150%F.S.
极限超载 300%F.S.
电缆线尺寸 Φ5×3000mm



        合肥莱切诺智能科技有限公司是一家从事传感器技术开发和销售的高科技企业,主要提供力传感器、变送器、控制仪表等产品。莱切诺始终坚持质量就是生命的产品理念,打造自动化领域的专业团队,为客户提供优质的产品、售前、售后技术服务。
