Static torque sensor
Static torque sensor

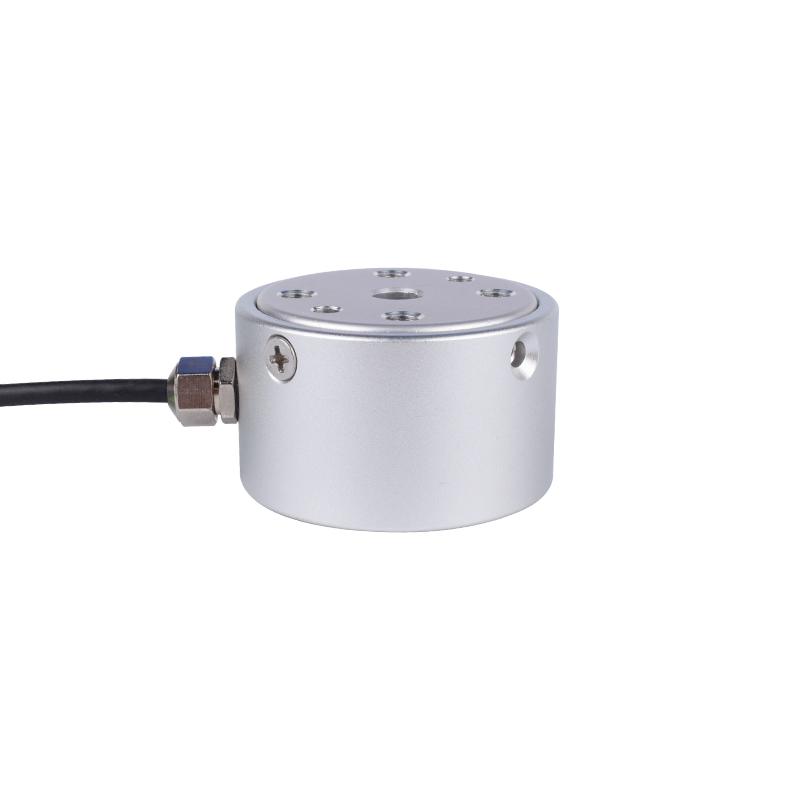

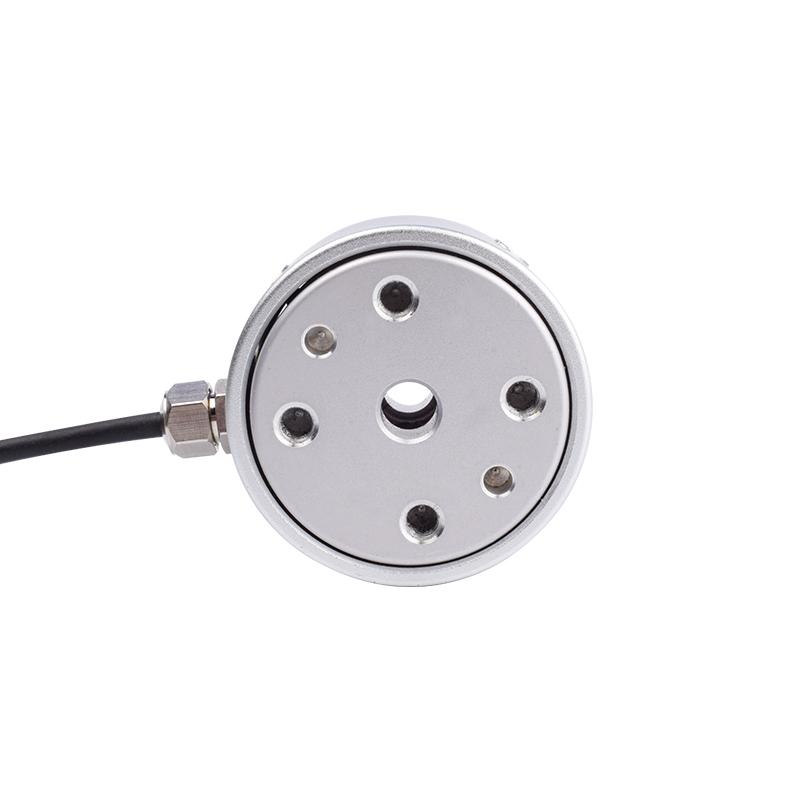

高精度静态扭矩传感器NF602

型号: NF602
种类: 扭矩传感器
额定量程: 1,2,3,5,10, 20,30,50,100N.m
输出灵敏度: 1.5±10%mV/V
材料: 铝合金
防护等级: IP65
重量: 0.3KG
安装尺寸: 如下图所示

产品特点:

高精度静态扭矩传感器NF602采用应变片技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴的电信号。将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。该扭矩传感器可用于顺时针和逆时针方向的扭矩测量。

  • 结构紧凑
  • 易于安装
  • 抗干扰能力强

产品应用领域:

  • 自动装配
  • 电机扭矩测量
  • 变速器的静载扭矩

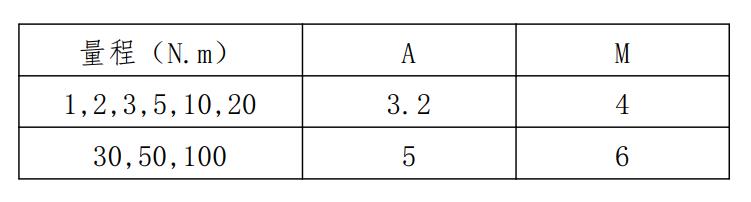

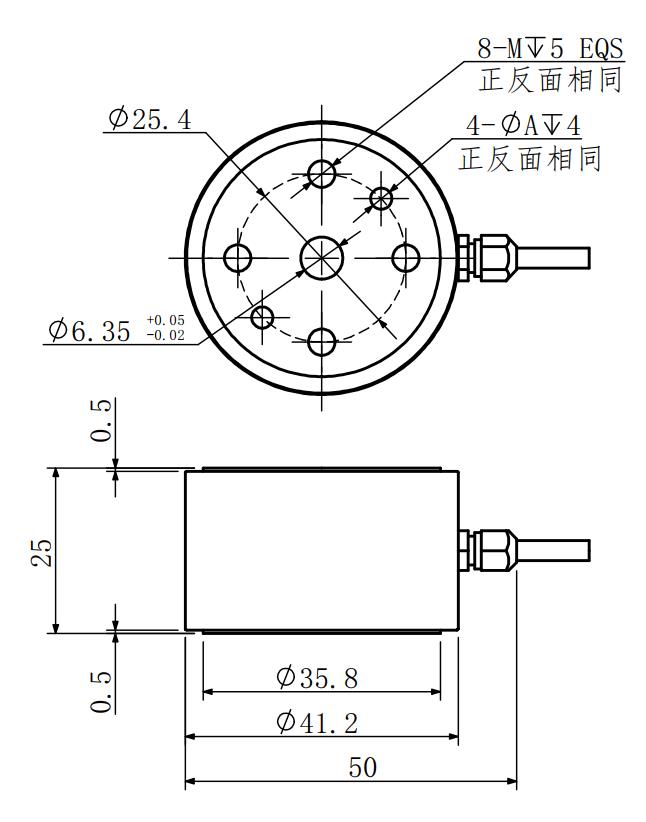

产品尺寸:

产品受力方式:

产品配线图:

产品参数:

参数 技术指标
额定容量 1,2,3,5,10, 20,30,50,100N.m
输出灵敏度 1.5±10%mV/V
零点输出 ±2% F.S.
非线性 0.2%F.S.
滞后 0.2%F.S.
重复性 0.1%F.S.
温度灵敏度漂移 0.05%F.S./10
零点温度漂移 0.05%F.S./10
输入电阻 410±20Ω
输出电阻 350±10Ω
绝缘电阻 5000MΩ/100VDC
激励电压 5~15V
最大激励电压 20V
温度补偿范围 -10~60
工作温度范围 -20~80
安全超载 120%F.S.
极限超载 150%F.S.
电缆线尺寸 Φ3×3000mm
材料 铝合金



        合肥莱切诺智能科技有限公司是一家从事传感器技术开发和销售的高科技企业,主要提供力传感器、变送器、控制仪表等产品。莱切诺始终坚持质量就是生命的产品理念,打造自动化领域的专业团队,为客户提供优质的产品、售前、售后技术服务。
